Multisim电路仿真软件入门教程及实用技巧详解

说到电路仿真软件，Multisim 在高校电子类和电气类专业里那真是老朋友了。很多人第一次接触它，要么是课程设计要做个放大电路，要么是毕业设计要搭个电源电路。说实话，这软件上手并不难，但不少人在刚打开界面那一刻就懵了，满屏的工具栏、元件库，不知道从哪儿下手。我当初也是这么过来的，摸索了大半个月才算摸清门道。这篇 Multisim 入门教程，我就把自己踩过的坑、总结出来的实用技巧掰开揉碎讲给你听，希望能让你少走点弯路。

第一次打开Multisim，先搞懂这几个区域

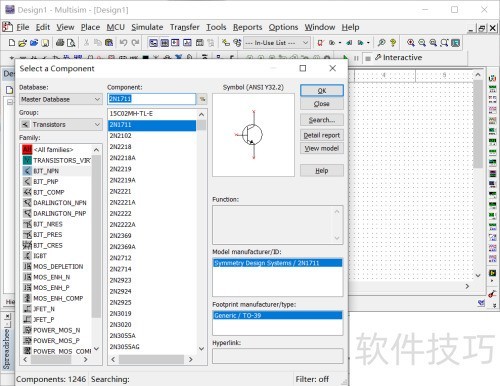

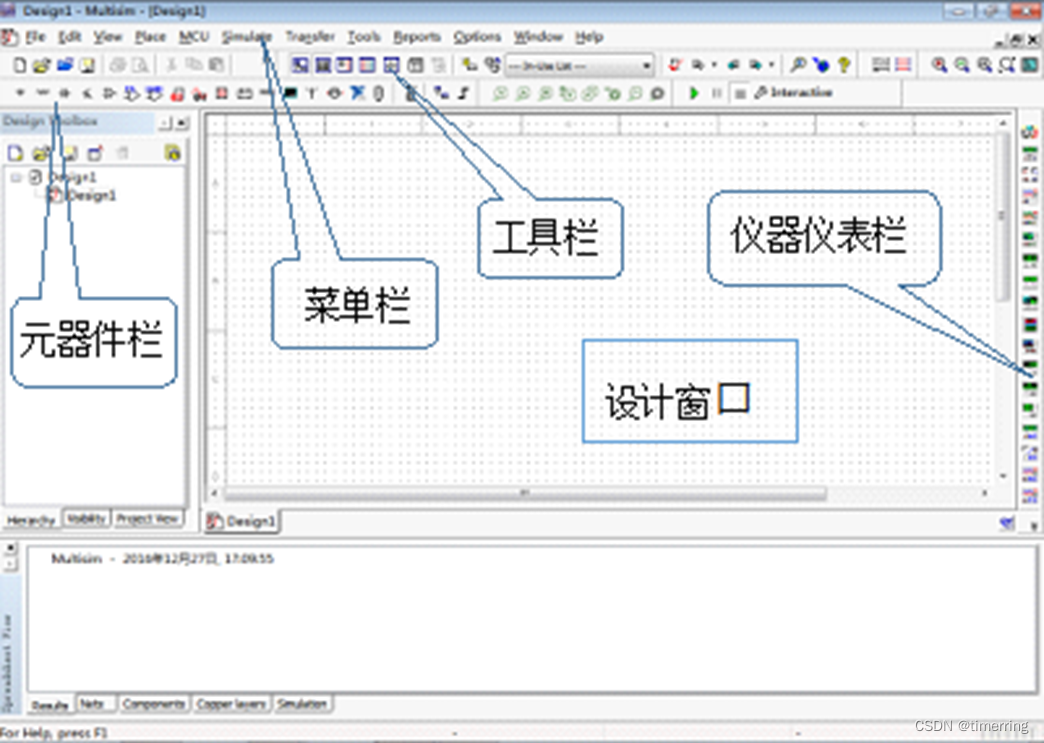

很多人一上来就急着找元件放元件，结果连工具栏都找不到。其实 Multisim 的界面布局挺固定的，顶部是菜单栏和标准工具栏，左边是元件工具栏，中间一大块空白就是绘图区，右边还有个仪表工具栏，最下面是状态栏。刚开始你不需要把所有按钮都记住，重点记住几个常用的就行。放元件的话，点左边那个“放置元件”图标，会弹出元件选择窗口，里面按组分类，比如 Basic 组里有电阻电容电感，Diodes 组里有二极管，Transistors 组里有三极管。这里有个小技巧，你可以在搜索框直接输入元件型号，比如输入 1N4007 就能直接找到二极管，不用一层层点开找，能节省不少时间。

还有一点必须提醒你，Multisim 的元件很多默认是虚拟元件，就是那种带绿色边框的，这种元件参数可以随便改，但仿真结果跟实际器件可能有点偏差。如果是做课程设计需要精确结果，最好用真实元件，也就是不带绿框的那种。改参数的时候，双击元件就行，在弹出的属性框里修改阻值容值等，改完记得按确定。

连线、仿真，这些操作其实比你想的简单

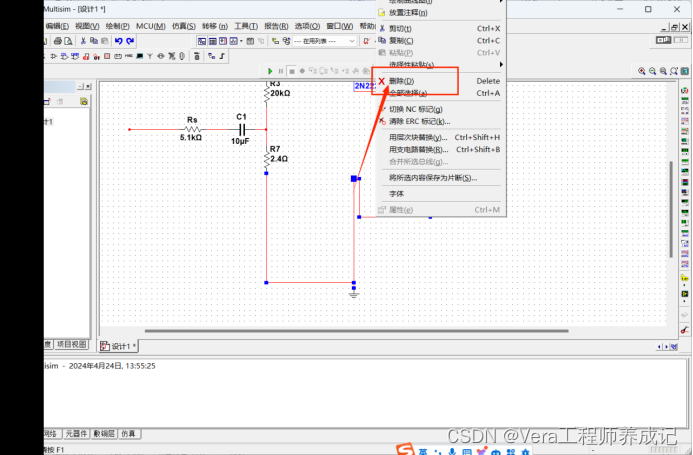

元件放好了，接下来就是连线。Multisim 连线挺智能的，你把鼠标移到元件引脚上，光标会变成一个十字形状，这时候点一下左键，然后拖动到另一个引脚上再点一下，线就自动连好了。如果你连错了，右键点线选删除就行，或者按 Delete 键。连线的时候注意别把线连到元件身体上，要连到引脚端点上，不然仿真会报错。

仿真操作更简单，在绘图区右下角有个绿色的运行按钮，点一下就开始仿真了。仿真过程中，你可以用虚拟示波器、万用表这些仪表去看波形和电压电流值。仪表在右边工具栏里，点一下就能放到绘图区，然后跟普通元件一样连到电路里。比如你要看某个节点的电压波形，就把示波器的通道一夹子连到那个节点上，地线连到电路地。

仿真报错别慌，这几个问题最常见

我用 Multisim 这几年，遇到过最多的报错就是“Transient analysis failed to converge”，翻译过来就是瞬态分析不收敛。新手看到这个错误直接懵了，其实解决办法很简单。第一步，检查电路里有没有元件没接地，Multisim 仿真必须有个接地点，不然仿真必挂。第二步，检查元件参数是不是太离谱，比如电阻设成 0 欧姆，电容设成 0 法拉，这都会导致不收敛。第三步，如果还不行，就点菜单栏“仿真”里的“混合模式仿真设置”，把相对误差改大一点，比如从 0.001 改成 0.01，一般就能解决问题。

还有个常见问题就是仿真速度特别慢，尤其是电路比较大的时候。这时候你可以把仿真步长调大一点，或者把示波器的时间轴调宽，都能提升仿真速度。另外，如果你只是想看个静态工作点，没必要做瞬态分析，直接点“直流工作点分析”就行，速度会快很多。

几个提升效率的实用技巧，用过就回不去了

最后分享几个我平时用得最多的技巧。第一个是快捷键，放置元件按 Ctrl+W，连线按 F5，运行仿真按 F6，停止仿真按 F7，这些记熟了操作速度能快一倍。第二个是复制电路，选中你要复制的部分，按 Ctrl+C 再 Ctrl+V，新复制出来的电路会自动重新编号，不会跟原来的元件编号冲突。第三个是给导线标注网络名，双击导线就能在属性里输入网络名，比如 VCC、GND，这样电路看起来更清晰，也方便后期查找问题。

还有一个隐藏功能，很多人不知道 Multisim 可以导入 SPICE 模型。如果你需要用的元件在 Multisim 自带库里找不到，可以去网上下载该元件的 SPICE 模型文件，然后在元件选择窗口里点“加载模型”按钮，把文件导入进去就能用了。这个功能我是在做电力电子仿真时发现的，当时要用一个新型号的 MOSFET，Multisim 老版本里没有，后来就是用这个方法搞定的。

总的来说，Multisim 是一款功能很强大的仿真软件，但也需要花点心思去熟悉它。希望这篇入门教程能帮你快速上手，少走一些弯路。如果你在使用的过程中遇到其他问题，欢迎在评论区留言，咱们一起交流讨论。
