亿图Edraw Max网络图绘制软件教程

最近有不少朋友问我，画网络拓扑图用什么工具比较省事。说实话，我前前后后试过不少软件，要么操作太复杂，要么模板少得可怜，直到用上亿图网络图绘制软件Edraw Max，才算找到个顺手的。今天就拿我自己的实际使用经历，跟大家聊聊怎么用它快速画出像样的网络图，全程大白话，保证你看完就能动手。

为啥我最后选了亿图Edraw Max

一开始我跟很多人一样，觉得画网络图嘛，随便找个在线工具凑合一下得了。结果呢，画到一半发现设备图标不全，连个路由器的标准符号都找不到，只能自己拿方块代替，交上去被领导说不够专业。后来换了亿图网络图绘制软件Edraw Max，打开新建面板直接搜“网络图”，好家伙，里面现成的模板一大堆，什么办公网络拓扑、无线覆盖示意图、机房布线图，基本覆盖了日常要用的场景。
更让我满意的是它的符号库。像交换机、防火墙、服务器、云服务这些图标，都是按行业标准来的，拖出来就能用，不用自己费劲画。而且它支持直接导入Visio文件，之前攒的那些老图也能接着改，省了重新画的麻烦。

上手实操：从新建到导出完整流程

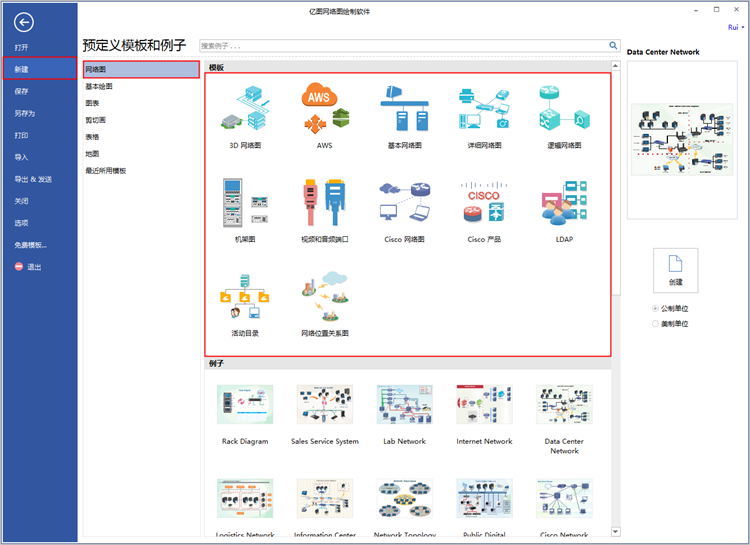

打开软件后，我习惯直接点“新建”，然后在搜索框里敲“网络图”。这时候会跳出来一堆模板，选一个跟你需求最接近的，比如“基本网络拓扑图”，双击打开。接下来就是改内容了，把模板里自带的设备名称换成你自己的，比如把“路由器”改成“华为AR系列”，把“服务器”改成“公司OA服务器”，双击文字就能编辑，跟改PPT一样简单。

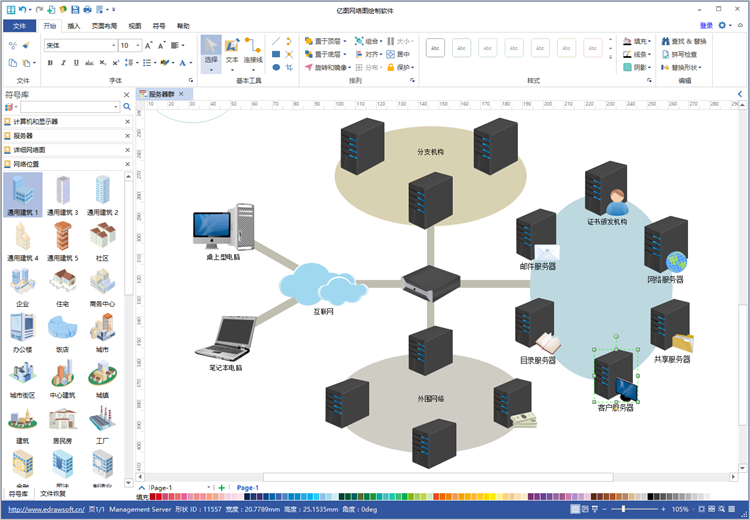

拖拽图标的时候有个小技巧，把鼠标放在图标边缘，会出现绿色的连接点，直接拖到另一个图标上就能自动生成连线，不用自己手动对齐。要是觉得线条拐弯不好看，选中线条后拖动中间的小圆点，就能调整走线路径。我一般会把核心交换机放中间，然后按区域往外辐射，这样图看起来清楚，别人一眼就能看明白网络结构。
画完之后点右上角的“导出”，可以存成PNG、JPG、PDF，甚至直接导出成PPT格式。我平时汇报就用PDF，发给同事看就存PNG，清晰度选300dpi，放大也不糊。

几个我踩过坑才总结出的实用技巧

第一个坑，别一上来就追求花哨。我刚开始用亿图网络图绘制软件Edraw Max的时候，总想加一堆渐变色和阴影，结果图是挺好看，但打印出来黑乎乎的，根本看不清。后来学乖了，网络图就用黑白灰加一两个强调色，重点突出核心设备就行。
第二个坑，图层要利用好。画复杂网络的时候，设备一多就容易乱。我习惯把不同楼层的设备放在不同图层里，需要看哪层就显示哪层，不用挤在一起。这个功能在右侧面板里，点“图层”就能新建和管理。
第三个坑，记得随时保存。虽然软件有自动保存，但有时候改得太投入忘了时间，万一崩了还是挺闹心的。我一般画个十来分钟就按一下Ctrl+S，图个安心。
另外，如果你也经常需要画网络图，建议把常用的设备图标拖到一个自定义库里，下次直接从这里拿，不用每次去搜索。这个功能在左侧符号面板，右键新建一个“我的网络设备”分类就行。

总的来说，亿图网络图绘制软件Edraw Max算是把专业性和易用性平衡得比较好的一款工具。不管你是刚入行的网管，还是偶尔需要画个拓扑图交差的办公族，花个把小时熟悉一下，后面画图效率能提不少。别被那些复杂的专业软件吓住，先从模板改起，慢慢就顺手了。
