Altium Designer 是电子设计自动化领域的旗舰级解决方案，由澳大利亚 Altium 公司倾力打造，为硬件工程师提供从原理图绘制、PCB 布局布线、信号完整性分析到 FPGA 设计的一体化设计平台。其统一的数据模型与智能化的设计规则引擎，让复杂电子产品的研发流程得以高效协同与无缝衔接。无论是高速数字电路、高密度互连板，还是电源管理与混合信号系统，Altium Designer 都能凭借其强大的交互式布线、3D 可视化验证以及云端协作能力，帮助设计团队将创意快速转化为可制造、高可靠性的产品。它不仅是工程师手中的利器，更是现代电子创新背后的坚实基石。

核心特色

统一设计平台:

Altium Designer 摒弃了传统设计流程中不同工具间数据转换的繁琐与风险，将原理图编辑、PCB 设计、库管理、信号仿真、输出制造文件等所有环节整合于同一界面与数据环境中。工程师无需切换平台，即可实现设计意图的无缝传递与实时同步，确保从概念到成品的每一步都精准对应，极大提升了团队协作效率与项目数据的完整性。

智能布线引擎:

软件内置的交互式布线工具与智能推挤功能，能够依据用户设定的差分对、阻抗、长度等约束条件，自动规划最优布线路径。在遇到障碍或违反规则时，系统会实时调整走线，辅助完成高难度的高密度与高速信号布局。同时，借助先进的 XSignals 功能，可对复杂拓扑进行精确的时序与信号质量分析，有效避免因布线不当引发的信号完整性问题。

3D PCB 可视化:

内置的 3D 引擎可将二维 PCB 设计实时转换为三维模型，并支持导入机械外壳 STEP 格式文件进行精确装配验证。工程师能直观地检查元件高度冲突、安装干涉以及散热器与外壳的匹配度，有效减少设计改动返工。同时，3D 视图与 2D 编辑器双向联动，任何修改都会同步呈现，为机电协同设计提供了前所未有的可视化体验。

强大的库管理:

基于云计算的 Altium 365 平台，为团队提供了元器件库的集中管理与版本控制能力。工程师可以搜索、复用并共享来自全球供应商的实时器件数据，包括原理图符号、PCB 封装、3D 模型及供应链信息。统一的库环境有效规避了因器件信息不一致导致的选型错误，并显著加速了物料清单的生成与采购流程，让设计到制造的数据链路畅通无阻。

操作说明与系统要求

Altium Designer 的功能强大，但操作逻辑清晰，上手路径明确。以下表格概括了从安装到基本设计流程的关键操作要点与系统配置建议，帮助您快速启动设计工作。

操作类别	具体步骤 / 说明

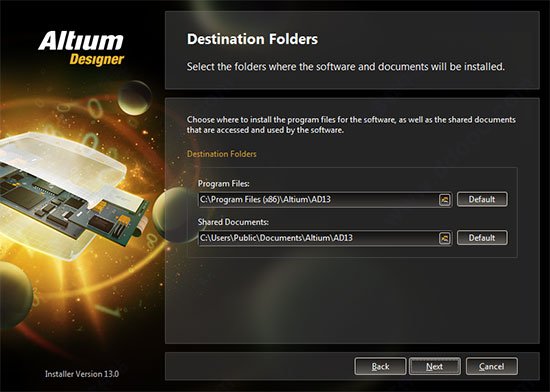

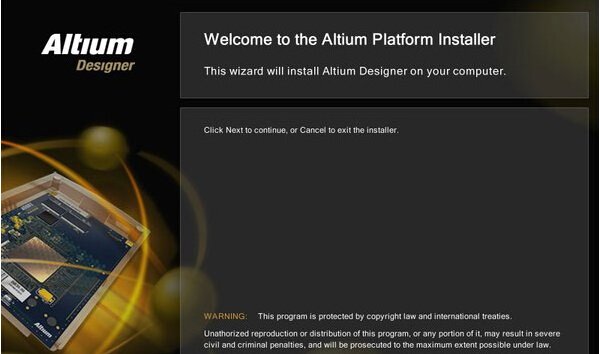

安装与激活	双击安装包，选择“Next”，接受许可协议，选择安装路径（建议默认）。安装完成后需登录 Altium 账号进行授权管理。若使用离线许可证，需在“License Management”中导入 .alf 文件。

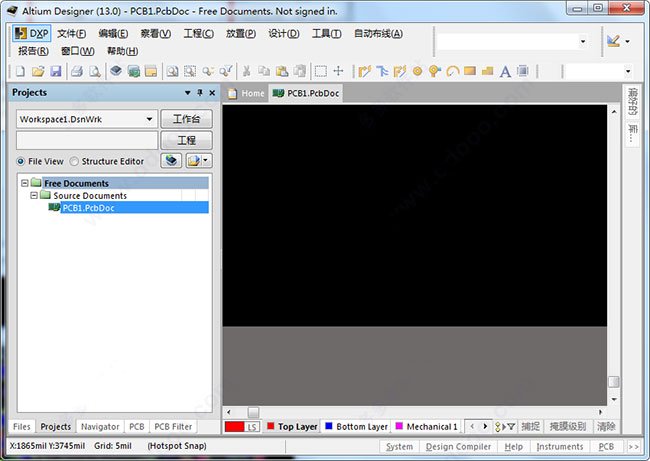

新建项目	点击“File” > “New” > “Project”，选择“PCB Project”。在 Projects 面板中右键项目名，添加新的原理图（Schematic）与 PCB 文件。
原理图绘制	从 Libraries 面板拖拽元件到图纸，使用“Place Wire”工具连接引脚。通过“Tools” > “Annotation” 对元件进行编号。检查电气规则（ERC）确保连接无误。
PCB 布局	在原理图编辑器点击“Design” > “Update PCB Document”，将设计数据导入 PCB 编辑器。使用“Place Component”在板框内摆放元件，优先放置核心器件与连接器。

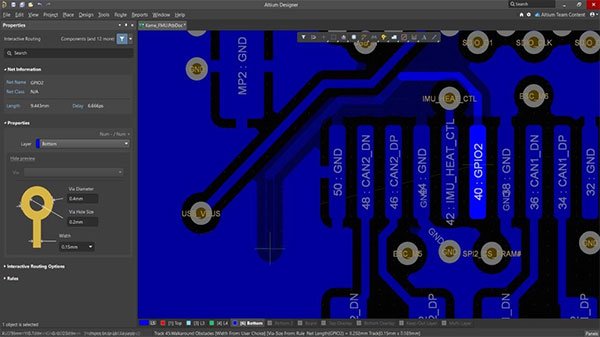

布线操作	使用“Interactive Routing”快捷键 P-T 进行布线。可设置快捷键 Shift+R 切换布线模式。对于差分对，需先在“Rules”中定义网络对，再使用“Interactive Differential Pair Routing”。
设计规则检查	在“Design” > “Rules”中设置线宽、间距、过孔等约束。完成布线后，运行“Tools” > “Design Rule Check”，确保无错误后输出制造文件。
输出制造文件	选择“File” > “Fabrication Outputs” > “Gerber Files”，配置精度与格式。再生成 NC Drill 文件与 Bill of Materials，打包提交给工厂。
系统要求	CPU：Intel Core i5 及以上；内存：16GB 及以上（复杂设计建议 32GB）；显卡：支持 DirectX 10 的独立显卡，建议 2GB 显存；硬盘：10GB 可用空间；系统：Windows 10 专业版或 Windows 11 64位。

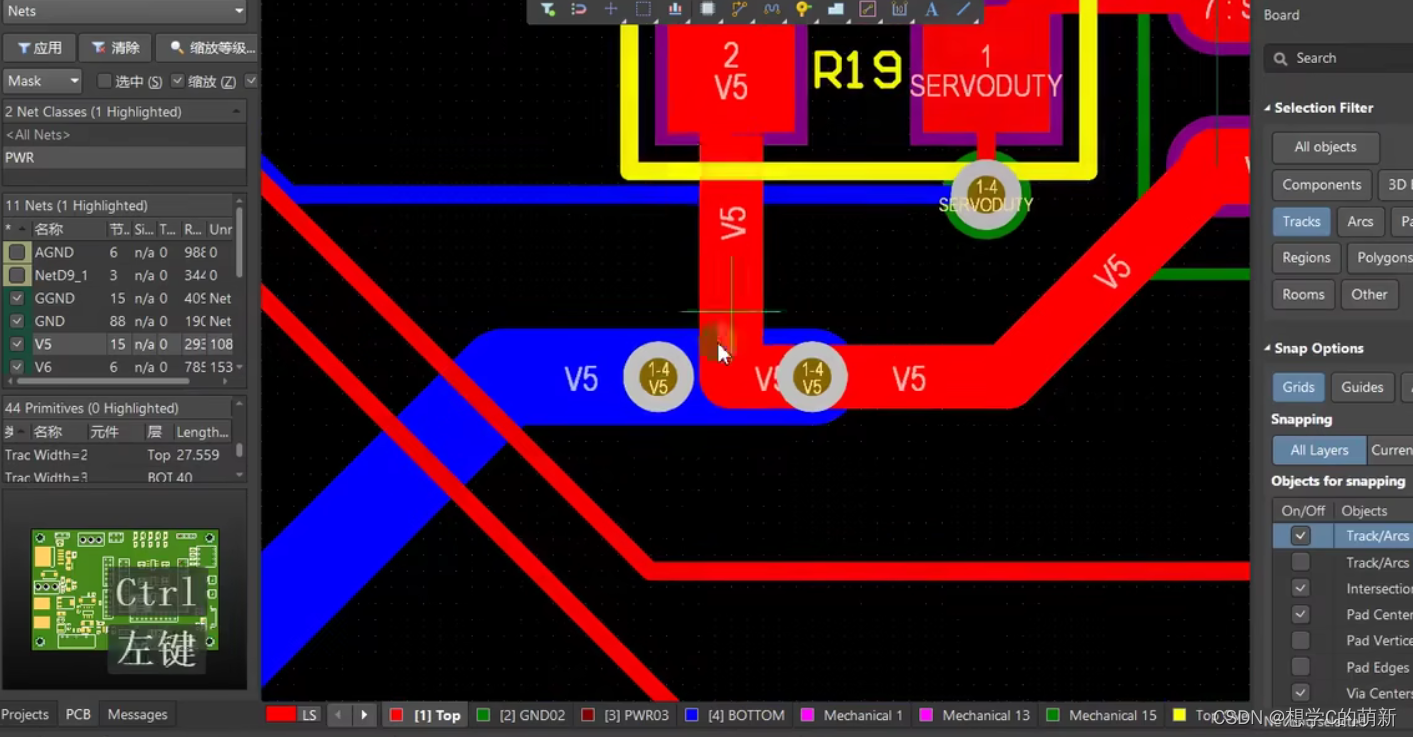

Altium Designer 安卓版操作教程

实用小贴士

高危避坑：安装前务必关闭杀毒软件与防火墙，避免安装文件被误删。破解补丁与和谐工具存在安全风险，建议使用官方授权或试用版，防止电脑中毒或数据泄露。
优化技巧：在 PCB 布线时，善用快捷键 Ctrl+W 可直接进入布线命令；按住 Ctrl 点击网络可高亮整条网络，便于检查。定期执行“Project” > “Compile” 以快速发现设计错误。

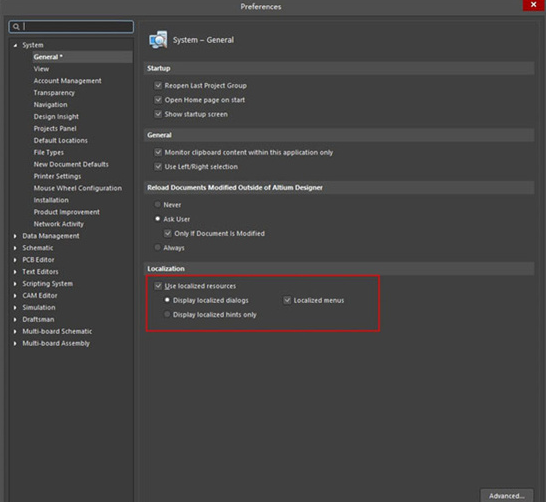

温馨提示：软件启动速度较慢，建议安装到固态硬盘。若界面文字显示过小，可在 Windows 显示设置中调整缩放比例，确保 100% 或 125% 以获得最佳体验。
若遇到启动闪退，可尝试以管理员身份运行或右键属性中选择“兼容模式”运行。对于常见死机问题，请检查是否缺少 VC++ 运行库或 .NET Framework，可前往本站搜索“常用运行库”下载安装。
在移动端远控电脑操作时，建议使用官方远程桌面或第三方工具，但注意网络延迟可能导致操作卡顿，适合查看进度，精细布线仍建议在电脑端执行。

小编精选同类软件

软件名称	核心优势	适用场景	用户评分
KiCad	开源免费，跨平台	教育、小型项目	★★★★☆
立创EDA	云端协作，自带元件库	快速原型、创客	★★★★☆
PADS	上手快，规则强大	消费电子、通讯	★★★★★
OrCAD	仿真与PCB一体	模拟/数字混合板	★★★★☆
Proteus	单片机仿真强	嵌入式教学、测试	★★★★☆
Mentor EE	高速板专家	高端服务器、背板	★★★★★

Altium Designer 好用吗

Altium Designer 无疑是当前业界应用最广泛的 PCB 设计工具之一，尤其在国内的硬件公司、研究所与教育机构中占有极高份额。它的优势在于集成度高、上手门槛相对较低（与 Cadence 相比），而且网络学习资源丰富，工程师遇到问题易于找到解决方案。对于中小型团队与个人开发者，Altium 的灵活性与性价比都相当出色。但需要注意的是，它较为消耗系统资源，对电脑配置有一定要求，且正版价格不菲，不过官方提供了功能完整的 30 天试用版，足以评估其是否符合您的设计习惯。

Altium Designer 怎么生成 PCB

从原理图生成 PCB 是 Altium Designer 的核心操作流程，具体步骤如下：首先，确保原理图绘制完成并已通过 ERC 检查（无错误）。接着，在原理图编辑器中点击菜单栏“Design” > “Update PCB Document”，这里会弹出“Engineering Change Order”对话框，点击“Validate Changes”验证所有更改是否有效，若状态均打勾，再点击“Execute Changes”将元件与网络导入 PCB 文件。此时打开 PCB 编辑器，元件会排列在板框外，您可以使用“Auto Placer”或手动拖动放置到合适位置。注意，若原理图有修改，再次执行上述更新操作即可同步，无需手动重新导入。

Altium Designer 正版多少钱

Altium Designer 的授权模式为订阅制，价格相对较高。根据官方渠道信息，单个用户一年期的订阅费用大约在 7000 美元左右（具体会因区域、销售策略有所浮动），通常分为 Standard 与 Pro 版本，后者功能更全，价格更高。对于个人学习或小团队，可以考虑 Altium 推出的“Altium Designer Starter”订阅，价格较低但限制项目规模与器件数量。另外，教育用户可通过 Altium 教育计划申请免费或优惠授权。需要注意的是，网络上流传的破解版不仅存在法律风险，还可能被植入后门，威胁设计数据安全，强烈建议通过正规渠道购买或使用试用版。
