PowerDesigner

PowerDesigner 是业界领先的企业级数据建模与架构设计平台，由 SAP 倾力打造。它并非一款简单的绘图工具，而是一套贯穿软件开发生命周期的完整解决方案。从需求分析阶段的概念模型，到逻辑设计阶段的逻辑模型，再到物理实现阶段的物理模型，PowerDesigner 提供了无缝衔接的建模能力。它支持多种主流数据库系统，如 Oracle、SQL Server、MySQL 等，能够实现数据库结构的正向工程与反向工程，帮助开发团队高效构建、管理和维护复杂的企业级应用。无论是资深的数据架构师，还是初出茅庐的开发新手，都能借助 PowerDesigner 将业务需求精准地转化为可落地的技术方案，显著提升开发效率与数据资产质量。

核心特色

多模型一体化设计:

PowerDesigner 打破了传统单一模型设计的局限，独创性地将业务流程模型、面向对象模型、概念数据模型、逻辑数据模型以及物理数据模型等整合于同一平台。用户可以在不同抽象层次间自由切换、相互关联，确保业务需求与技术实现始终保持高度一致。这种多模型协同机制，使得架构师能够从全局视角审视系统设计，有效避免因模型割裂导致的设计缺陷与信息孤岛，让复杂项目变得条理清晰、易于管理。

强大的逆向工程能力:

针对现有数据库系统，PowerDesigner 提供了强大的逆向工程功能。只需配置好数据库连接，即可一键将数据库的表、视图、索引、存储过程、触发器以及约束关系等元数据完整逆向生成对应的物理模型。这一功能对于遗留系统的维护升级、第三方数据库的文档化整理尤为重要。它能够帮助团队快速摸清现有数据资产的脉络，为后续的改造优化提供精准依据，极大降低了理解与维护陌生数据库的难度与风险。

灵活的模型转换与同步:

在软件设计过程中，模型之间的转换与同步是高频需求。PowerDesigner 允许用户将概念数据模型一键转换为逻辑数据模型，再进一步转换为物理数据模型，整个过程自动化程度高且规则可定制。同时，它支持模型与数据库的双向同步。当数据库结构发生变化时，可以更新模型；当模型调整后，也可以生成增量变更脚本应用到数据库。这种双向同步机制，有效保障了设计文档与实际系统的一致性，减少了因手工维护带来的繁琐与错误。

核心功能亮点解析

使用指南

PowerDesigner 功能丰富，对于初次接触的用户，掌握正确的学习方法与操作习惯至关重要。以下指南将帮助您快速上手，避免常见误区。
【高危避坑】安装与破解风险提示：请务必从官方网站或可信渠道获取安装包。网络上流传的所谓“破解版”、“注册机”往往携带恶意代码，可能导致数据泄露或系统损坏。PowerDesigner 提供试用版，建议先在试用期内评估功能是否满足需求。若需长期使用，请购买正版授权，以获得官方技术支持与更新服务。
【优化技巧】合理规划模型层次：在项目初期，建议先构建概念数据模型（CDM），明确核心业务实体及其关系，不要急于直接创建物理模型。CDM 更关注业务语义，独立于具体数据库，有助于梳理需求。随后再通过工具将其转换为逻辑模型（LDM），最后生成针对特定数据库的物理模型（PDM）。这种自顶向下的设计方式，能显著减少后期返工，保证设计质量。
【基础温馨提示】善用模板与示例：PowerDesigner 内置了丰富的示例模型与模板，位于安装目录的 Examples 文件夹下。初学者可以打开这些示例，研究其设计思路与模型组织方式。同时，新建模型时选择合适的模板（如针对特定数据库的 PDM 模板），可以预设一些数据库特性，减少手工配置工作。
【强制操作】定期保存与备份：建模过程中，请养成频繁保存的习惯（Ctrl+S）。同时，建议将模型文件纳入版本控制系统（如 Git、SVN），以便追踪历史版本，协同开发时避免冲突。PowerDesigner 的工作空间文件 (.sws) 记录了所有打开的模型列表，也应一并备份。
【优化技巧】掌握快捷键提升效率：熟练使用快捷键能大幅提升操作速度。例如，使用 Ctrl+Z 撤销、Ctrl+Y 重做、F4 打开属性对话框、Ctrl+Shift+F 快速查找对象。在画布中，按住鼠标中键可快速平移，滚动滚轮则缩放视图。这些技巧能让您的操作行云流水，减少鼠标点击次数。
【基础温馨提示】区分移动端与桌面端：PowerDesigner 是纯桌面端应用，并无官方移动端版本。因此，在 PC 上创作模型，若需在手机或平板上查看，可以导出为 PDF 或图片格式。但请注意，这些静态文件无法进行编辑，仅用于查阅与分享。
【高危避坑】数据库连接问题：当使用反向工程或生成数据库时，需要正确配置数据库连接。请确保数据库服务已启动，网络连通，且使用的账号具有足够权限。若连接失败，请检查防火墙设置，并核对连接串中的主机名、端口号、服务名是否正确。对于一些老旧的数据库驱动，可能需要手动下载并放置到 PowerDesigner 的驱动目录中。
【基础温馨提示】解决闪退与卡顿：如果软件运行卡顿或闪退，首先要检查电脑配置是否满足最低要求。同时，关闭不必要的后台程序，释放内存。对于大型模型，建议关闭自动保存功能，改为手动保存，以避免频繁写入导致的性能瓶颈。此外，定期清理临时文件夹、升级显卡驱动，也有助于提升稳定性。
【优化技巧】充分利用扩展依赖：PowerDesigner 支持多种数据库管理系统，其功能依赖于相应的扩展定义文件（XDB）。在安装时，可根据需要勾选对应的数据库扩展。若后续需要添加对新数据库的支持，可通过“编辑”→“首选项”中的“扩展模型”进行配置。若缺少某些功能，请检查相关扩展是否已正确加载。
【强制操作】正确关闭与退出：在关闭包含多个模型的工程前，请确保所有模型都已保存。PowerDesigner 在退出时会提示保存未保存的更改。建议在关闭前使用“文件”→“全部保存”命令，避免因遗漏导致数据丢失。同时，不要直接强制结束进程，以免损坏工作区文件。

PowerDesigner 安装教程

许多用户在成功下载 PowerDesigner 安装包后，常常卡在“如何打开”这一步。实际上，根据您下载的版本不同，打开方式略有差异，但整体流程是简单直观的。以下是详细步骤：
1. **找到安装文件**：在您的下载文件夹中，寻找名称类似于 “PowerDesigner16.7.exe” 或 “PowerDesigner.exe” 的可执行文件。请确保文件已完整下载，文件大小与官方一致，避免损坏。
2. **以管理员身份运行**：右键点击该安装文件，选择“以管理员身份运行”。这样可以避免在安装过程中因权限不足而出现的写入错误。如果 Windows 弹出用户账户控制提示，请点击“是”以继续。
3. **进入安装向导**：安装向导启动后，点击“Next”进入下一步。阅读许可协议，选择“I accept the terms in the license agreement”，然后点击“Next”。
4. **输入用户信息**：在“User Name”和“Company Name”字段中，可输入任意信息，这些信息仅用于记录。但需要注意，如果您拥有序列号，请在“Serial Number”字段中输入，然后点击“Next”。若没有序列号，可先选择“Trial”或跳过，后续在软件中激活。
5. **选择安装目录**：选择您希望安装 PowerDesigner 的文件夹。建议使用默认路径，以避免环境变量问题。如需更改，请确保目标磁盘有足够空间（通常需要 2GB 以上）。点击“Next”继续。
6. **选择功能组件**：在“Select Features”界面，您可以选择需要安装的组件。默认会全选，包括对多种数据库的支持。如果只使用特定数据库，可取消勾选其他数据库扩展以节省空间。建议保留“PowerDesigner”主程序及“Repository”相关组件。
7. **执行安装**：点击“Install”开始安装。安装过程可能需要几分钟，请耐心等待，不要关闭安装窗口。安装完成后，点击“Finish”退出向导。

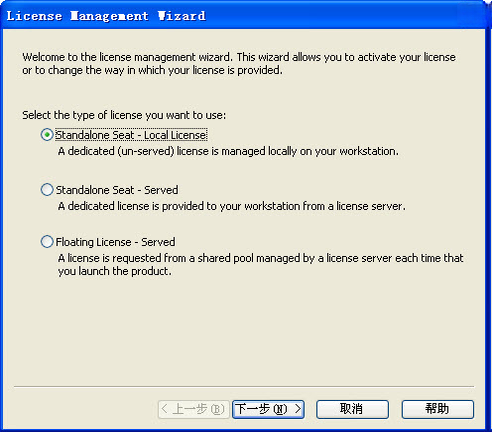

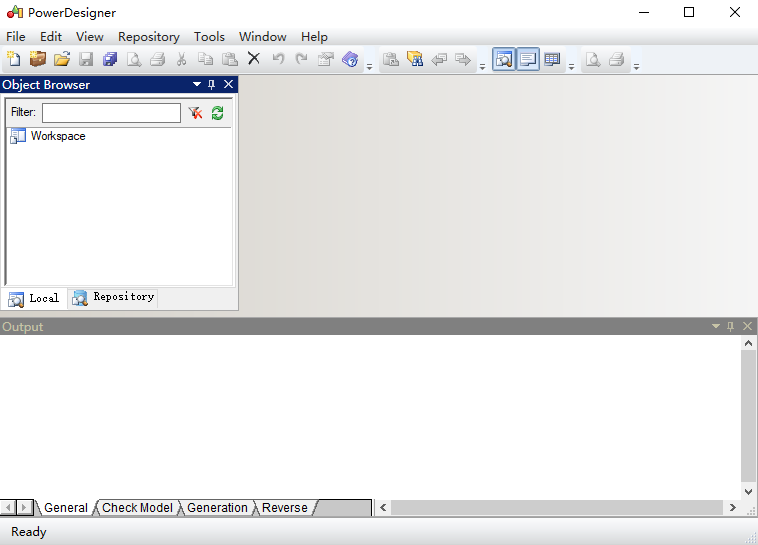

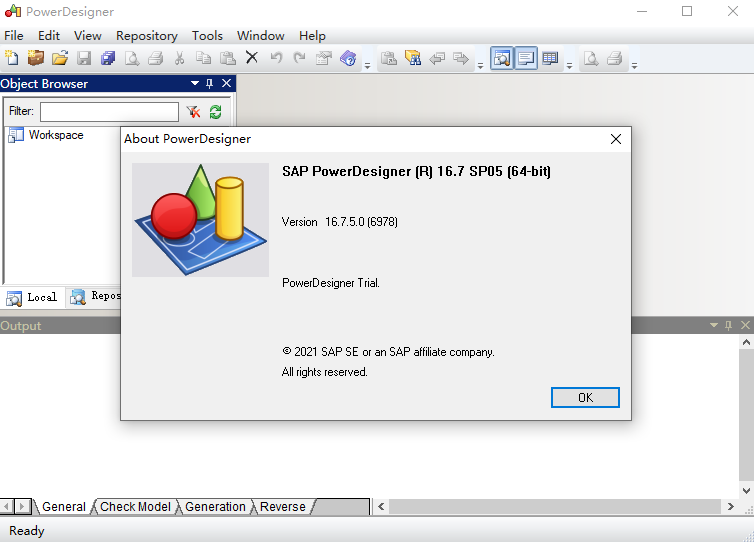

8. **首次启动**：安装完成后，在开始菜单中找到“PowerDesigner”图标，点击启动。首次启动可能稍慢，请耐心等待。如果提示需要激活，请输入您的许可证信息，或选择“Run as Trial”开始试用。
9. **常见问题处理**：如果启动时提示“无法找到动态链接库”或“应用程序配置不正确”，通常是因为缺少 Visual C++ 运行库。请安装“Microsoft Visual C++ 2015-2022 Redistributable”等必要组件。此外，确保系统已安装 .NET Framework 4.5 或更高版本。若仍无法打开，可尝试右键“兼容性疑难解答”进行修复。
10. **后续操作**：成功打开 PowerDesigner 后，您可以通过“文件”→“新建模型”开始您的第一个建模项目。如果您下载的是压缩包版本，解压后直接运行文件夹内的 “PdShell16.exe” 或 “PowerDesigner.exe” 即可，无需安装，但请确保解压路径不含中文字符，以免引发错误。

热门同款软件推荐

用户问答专区

PowerDesigner怎么用

PowerDesigner 的使用核心在于创建模型。首先启动软件，点击“文件”→“新建模型”，选择模型类型，如“Conceptual Data Model”。在画布上使用右侧工具栏的“Entity”工具点击创建实体，双击实体可在属性窗口中设置名称、字段（属性）等。使用“Relationship”工具在实体间拖拽即可建立联系。完成概念模型后，可通过“工具”→“Generate Logical Data Model”生成逻辑模型，再进一步生成物理模型。对于数据库开发，物理模型是核心，您可以在此定义表结构、主键、索引等，最后通过“数据库”→“Generate Database”生成 SQL 脚本，在数据库客户端中执行即可创建表结构。

PowerDesigner画ER图步骤

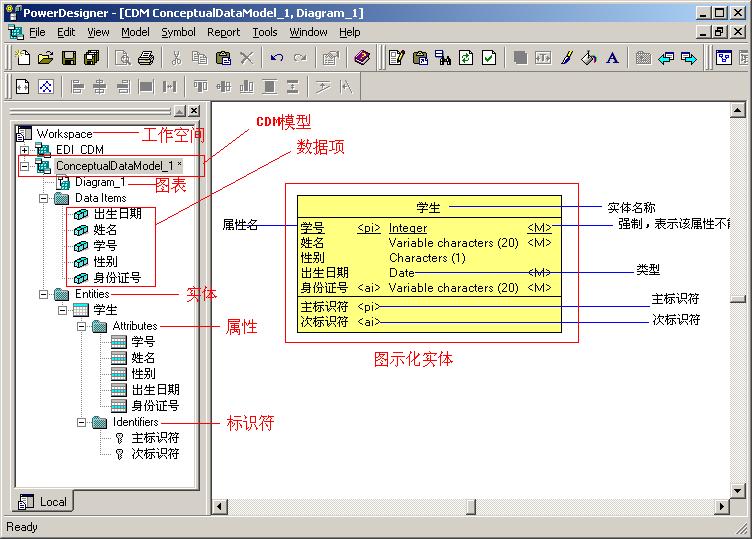

画 ER 图（实体关系图）是 PowerDesigner 的基本功能。第一步，新建一个“Conceptual Data Model”文件。第二步，在调色板中选择“Entity”图标，在画布中单击放置实体。第三步，双击实体，在“General”标签页设置实体名称，在“Attributes”标签页添加属性，指定主键属性（勾选“Primary Identifier”）。第四步，使用“Relationship”图标，从一个实体拖拽到另一个实体，建立联系。第五步，双击关系线，可设置关系的类型（一对一、一对多）和基数。最终，您可以通过“工具”→“Check Model”检查模型正确性，并生成相应文档。

PowerDesigner官网下载后如何打开

下载 PowerDesigner 官网安装包后，常见的打开方式包括：直接双击安装包文件，按照向导完成安装。若下载的是免安装的绿色版，解压后进入文件夹，找到 `PowerDesigner.exe` 或 `PdShell.exe` 等可执行文件，双击即可运行。如果双击没有反应，请检查系统是否安装了必要的运行库，例如 VC++ 运行库。另外，右键点击图标，选择“以管理员身份运行”可以提升权限，避免因权限不足无法启动。若仍打不开，建议重新下载安装包，并暂时关闭杀毒软件，因为某些安全软件可能误杀程序文件。请务必认准官网或可信渠道，避免下载到捆绑插件。
