视觉位移计如何实现毫米级精准监测

最近好几个做工程监测的朋友问我，说现在工地上老有人推视觉位移计，讲得神乎其神，什么毫米级、非接触、全自动。但真到掏钱的时候心里没底，这玩意儿到底怎么做到毫米级精准监测的？我前前后后跟过三个项目，从桥梁挠度到大坝沉降都用过，今天就掰开揉碎聊聊，不整那些虚头巴脑的术语，全是实打实的经验。

视觉位移计到底靠啥测出毫米级变化

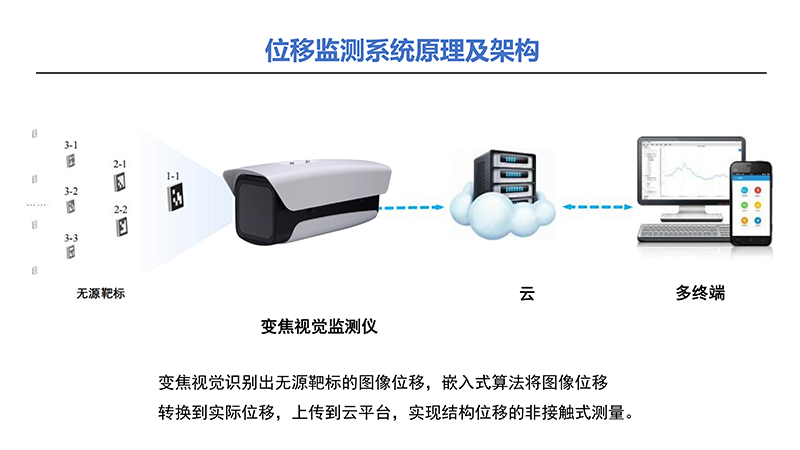

说白了一句话，它就是给被测物体拍照片，然后比对不同时间照片里目标点的位置变化。听着简单，但要做到毫米级，门道全在细节里。

首先得有个稳定的靶标，一般是带特征图案的标靶板，固定在桥墩、墙体或者结构物上。然后视觉位移计里的工业相机每隔几分钟拍一张，算法去识别靶标中心点的像素坐标。关键来了，一个像素对应实际多大尺寸，这个比例系数得提前标定死。比如相机离靶标20米，镜头焦距确定后，一个像素可能对应0.5毫米甚至更小，这就是它能测出毫米级变化的底气。

但别以为随便拍两张就行。我见过有人拿普通监控摄像头改，结果白天黑夜温差一大，镜头热胀冷缩，像素比例就飘了。正规的视觉位移计会做温度补偿，机壳里带恒温或者算法自动修正，不然夏天中午和凌晨测出来的数能差出两三毫米，那还监测个啥。

实测踩坑：哪些因素会让精度打折扣

第一个坑是光照。有次在一个隧道口装了一套，白天太阳斜射进洞口，靶标一半亮一半暗，算法识别中心点直接偏了一个像素，换算过去就是1.2毫米的假位移。后来加了遮光罩才稳住。所以选视觉位移计的时候，一定问清楚它的动态范围，能不能扛住逆光和阴影。

第二个坑是震动。相机支架如果不够稳，风一吹或者旁边过大车，拍出来的照片全是虚的。我现在的习惯是支架单独打膨胀螺栓，不跟其他设备共用立柱。有些厂家会配防抖云台，但那个东西本身也有回差，不如把基础做扎实。

第三个坑最隐蔽，就是靶标脏了。工地上灰大，半个月靶标上就一层土，特征图案模糊了，识别率直线下降。所以得选那种带自清洁涂层或者定期能爬上去擦的安装位置。别笑，这真是血泪教训，有次数据连续三天没变化，上去一看靶标被泥糊死了。

选型时候盯紧这几个参数就够了

别被销售拿一堆专业名词绕晕，你就问三件事。第一，测量范围多少，比如横向±50毫米还是±200毫米，根据你实际要监测的位移量留一倍余量。第二，分辨率是多少，注意是分辨率不是精度，有些标0.01毫米分辨率，但精度只有±0.5毫米，那是两码事。第三，采样频率，桥梁动载测试可能需要10赫兹以上，边坡监测几分钟一次就够。

另外视觉位移计的输出接口也得看，现在主流是RS485或者4G无线，要是你现场没网没电，就得选带太阳能板和锂电池的型号。我一般建议首次用先租一套试三个月，跟传统拉线位移计或者全站仪比对一下，数据吻合再批量上。

最后说句实在话，视觉位移计不是万能的。它适合测某个点的相对位移，你要是想测整个面的变形，那得用三维激光扫描或者摄影测量。但就单点长期监测来说，它比人工拿全站仪跑棱镜省事太多了，而且晚上也能测，数据连续性好。搞工程监测的兄弟，如果预算够，确实值得试试。
