TVS二极管选型指南与常见应用解析

搞硬件这行的朋友应该都有体会，电路保护这块要是偷懒，后面调试能把你折腾到怀疑人生。TVS二极管就是那种平时不起眼、关键时刻能救板子一命的小元件。但说实话，我刚开始接触TVS的时候也是一头雾水，型号一大堆，参数看得眼花，买回来焊上去该烧还是烧。后来踩了不少坑才慢慢摸清门道。这篇就按我自己的经验，把TVS二极管选型和常见应用掰开揉碎聊一聊，尽量说人话，少堆术语，看完你至少知道该从哪几个参数下手。

先搞懂TVS的几个关键参数，别急着下单

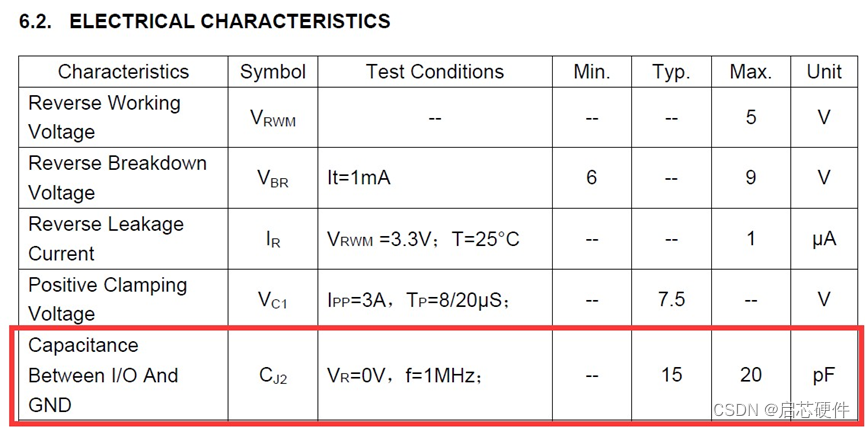

很多人选TVS上来就看型号，其实第一步应该看的是反向关断电压VRWM。这个参数说白了就是TVS在正常工作时能扛住不导通的最大电压，你选的VRWM必须高于电路里的最高工作电压，不然正常运行时它就偷偷漏电导通了，轻则信号失真，重则发热烧掉。我早年就吃过这个亏，拿了个VRWM偏低的TVS去保护12V电源，结果一上电就发烫，查了半天才发现是参数没留余量。

第二个要盯的是击穿电压VBR和钳位电压VC。VBR是TVS开始动作的门槛，VC才是真正加到后级芯片上的电压。这里有个容易忽略的点：TVS钳位电压一定要低于被保护器件的耐压上限，否则TVS动作了，后面芯片照样被打穿。选型时建议按最坏情况下的浪涌电流去查VC曲线，别只看常温下的典型值，温度和电流上去了，钳位电压是会飘的。

还有一个峰值脉冲功率PPP和结电容Cj。功率好理解，看你需要扛多大的浪涌能量；结电容这个对高速信号线特别关键，像USB、HDMI这种，Cj太大会把信号波形拖垮，我实测过用普通TVS保护USB3.0，眼图直接糊掉，换成低电容型号才恢复正常。所以低电容TVS在高速接口上基本是刚需。

不同场景怎么挑，说说几个常见应用

电源口保护是最常见的用法。DC电源输入端一般选单向TVS，功率往大了留余量，我习惯按实际浪涌的1.5到2倍去选PPP。如果是交流市电入口，那得考虑双向TVS或者配合压敏电阻一起用，单靠TVS扛雷击浪涌不太现实，这点别省。

信号线和接口保护就更讲究了。像RS485、CAN这类差分线，要选双向、低电容的型号，还得注意两路参数一致性，不然共模抑制会变差。我见过有人图省事拿普通单向TVS往差分线上怼，结果通信误码率飙升，换了专用型号才消停。至于TVS二极管应用里最容易被忽视的，其实是静电防护ESD这一块，很多芯片手册里推荐的ESD型号，Cj和响应速度都是挑过的，别随便拿个大功率TVS替代，响应慢半拍，静电早就打进芯片了。

另外提一句汽车电子和工业控制场景，这两块对可靠性和温度范围要求高，选型时得看AEC-Q101或者工业级认证，别拿消费级的凑合，批量出问题返修成本可不是闹着玩的。

几个实测踩坑提醒，帮你少走弯路

最后说几个血泪教训。第一，TVS的响应速度是纳秒级没错，但前提是引线电感要小，PCB布局时TVS一定要靠近被保护端口，走线越短越粗越好，我见过布局拉太远导致保护失效的案例。第二，别忽略TVS的老化和多次浪涌后的参数漂移，重要场合建议留降额余量。第三，选型时多看几家厂商的规格书对比，同样标称参数，实际曲线差别不小，尤其TVS选型这种活儿，数据手册里的图表比首页那几个大字靠谱得多。

总的来说，TVS选型没有一招鲜，核心就是盯住VRWM、VC、PPP和Cj这几个参数，结合你的电路工作电压、信号速率和浪涌环境去匹配，再注意布局和降额，基本就不会出大岔子。希望这篇经验能帮到正在为电路保护发愁的你。
